二硝基重氮酚(卷名：化工)
dinitrodiazophenol
C6H2(NO2)2N2O 纯品为亮黄色。但因工艺条件不同，可出现土黄、棕黄、黄绿、紫红等颜色，密度为1.63g/cm3。
纯二硝基重氮酚吸湿性大，聚合成球形者吸湿性小，微溶于水，在水中难爆炸，其散装的密度为 0.55～0.7g/cm3。在密度为 1.50g/cm3 并有约束条件时的爆速为6600m/s。一般在干燥状态与金属无作用，但在潮湿情况下却可发生作用。安定性较好，温度在60℃以下长期无明显变化。机械感度低，火焰感度好，这是它的优越之处。起爆性能低于叠氮化铅，但比雷汞好，对特屈儿的极限起爆药量为0.075g。但流散性不好，耐压性差，压力过大会产生半爆现象。生产中有大量废水排出，易污染环境。
早在1860年就有文献报道过此化合物。1922年曾作炸药应用于混合炸药中。直至20世纪60年代，球状颗粒产品的制造工艺出现后，才作为起爆药大量用于装填工业雷管。

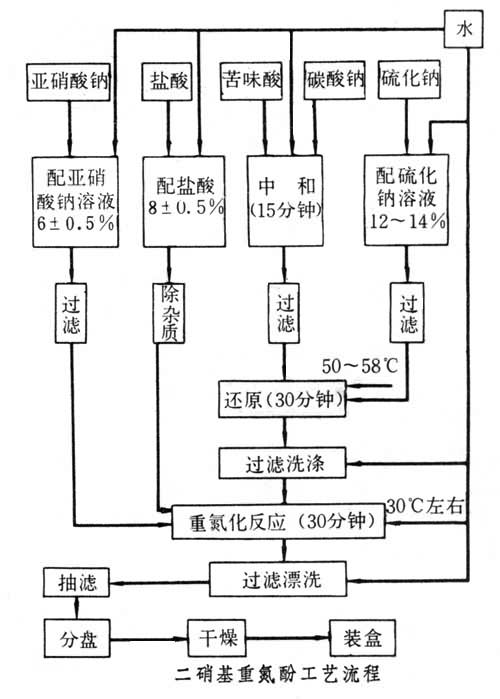

二硝基重氮酚的制备过程（见图）是：
①用苦味酸和纯碱进行中和反应得苦味酸钠；②以硫化钠还原苦味酸钠而得苦胺酸钠；③用苦胺酸钠与亚硝酸钠、盐酸进行重氮化反应制得二硝基重氮酚。这一制备过程的反应式如下：2C6H2(NO2)3OH+Na2CO3
─→2C6H2(NO2)3ONa+H2O+CO2
4C6H2(NO2)3ONa+6Na2S+7H2O
─→4C6H2(NO2)NH2ONa+3Na2S2O3+6NaOH
C6H2(NO2)2NH2ONa+NaNO2+2HCl
─→C6H2(NO2)2N2O+2NaCl+2H2O
制品经过滤洗涤后要进行分盘和干燥，这些作业危险性大，通常在抗爆室内间歇操作。
