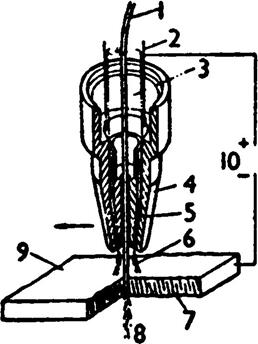

熔化极水喷射电弧切割示意图1.割丝2.进水3.导电杆4.喷嘴5.导电嘴6.水射线7.割缝8.熔化金属颗粒9.工件10.切割电源
出处：机械电气卷 • 机械工程 • 机械制造 • 焊 接
熔化极水喷射电弧切割
熔化极水喷射电弧切割 一种水下切割方法。借助于割丝与工件之间产生的电弧将被割处的金属熔化,熔融状的金属受到割炬中喷射出的高压水射流作用而被吹掉,电弧就沿着工件厚度方向自上而下地移动,从而形成割口(如图所示),当割丝连续送进并沿着切割线移动时,就在工件上形成宽度约为3~5毫米的割缝。优点是:生产率高;不需要氧气,割丝是普通镀锌铁丝,经济性好;工作电压低(40~55伏),使用安全;能切割低碳钢、不锈钢、铜、铝等金属。熔化极水喷射电弧切割示意图
1.割丝2.进水3.导电杆4.喷嘴5.导电嘴6.水射线7.割缝8.熔化金属颗粒9.工件10.切割电源
熔化极水喷射电弧切割示意图1.割丝2.进水3.导电杆4.喷嘴5.导电嘴6.水射线7.割缝8.熔化金属颗粒9.工件10.切割电源
