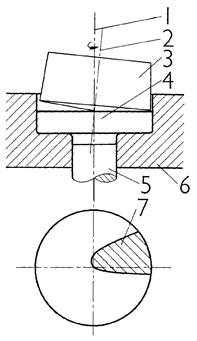

摆动辗压机工作原理图1.压力机中心线 2.凸模中心线 3.凸模 4.毛坯5.顶杆 6.凹模 7.凸模与毛坯接触部分
出处：机械电气卷 • 机械工程 • 机械制造 • 金属塑性加工
摆动辗压机
摆动辗压机 简称“摆辗机”。利用凸模(装在摆动头上)的轴线相对于压力机中心线倾斜成一定角度,并围绕压力机中心线转动时产生的摆动对锻件进行辗压的压力机。辗压时,凹模向上或凸模向下作连续进给运动,使金属在凹模中逐渐成形。在摆辗过程中,凸模仅部分工作表面与毛坯接触,可大幅度降低压力,以较小的压力辗出较大平面尺寸的锻件。可加工各种齿轮、带轴法兰等精度较高的零件。摆动辗压机工作原理图
1.压力机中心线 2.凸模中心线 3.凸模 4.毛坯5.顶杆 6.凹模 7.凸模与毛坯接触部分
摆动辗压机工作原理图1.压力机中心线 2.凸模中心线 3.凸模 4.毛坯5.顶杆 6.凹模 7.凸模与毛坯接触部分
摆动辗压机 简称“摆辗机”。利用凸模（装在摆动头上）的轴线相对于压力机中心线倾斜成一定角度，并围绕压力机中心线转动时产生的摆动，对锻件进行辗压的压力机。辗压时，凹模向上或凸模向下作连续进给运动，使金属在凹模中逐渐成形。在摆辗过程中，凸模仅部分工作表面与毛坯接触，可大幅度降低压力，以较小的压力辗出较大平面尺寸的锻件。可加工各种齿轮、带轴法兰等精度较高的零件。

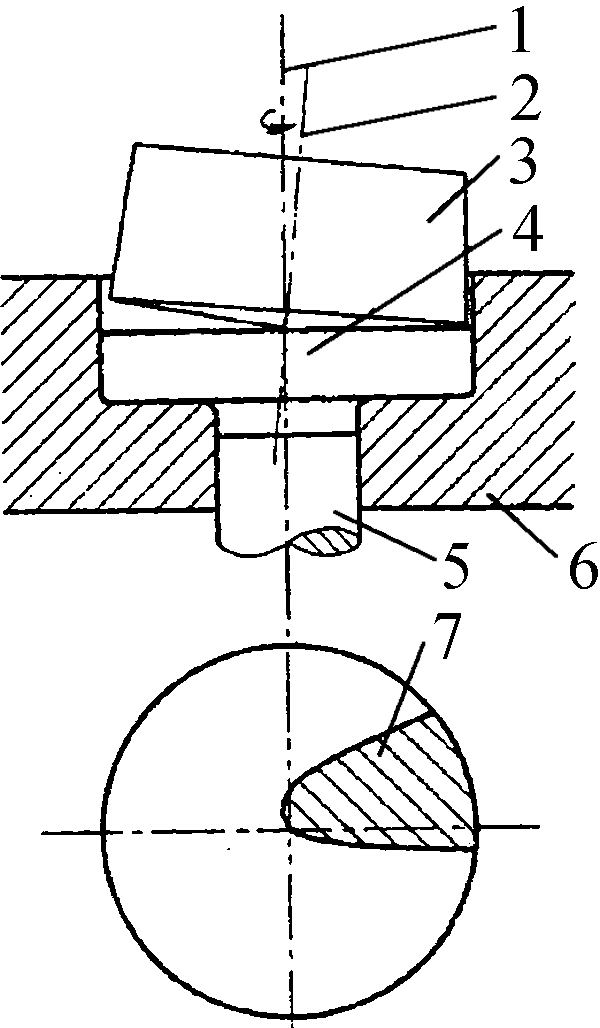

摆动辗压机工作原理图
1. 压力机中心线 2. 凸模中心线 3. 凸模 4. 毛坯 5. 顶杆 6. 凹模 7. 凸模与毛坯接触部分
摆动辗压机工作原理图1. 压力机中心线 2. 凸模中心线 3. 凸模 4. 毛坯 5. 顶杆 6. 凹模 7. 凸模与毛坯接触部分
出处：材料科学卷 • 金属材料 • 塑性加工
