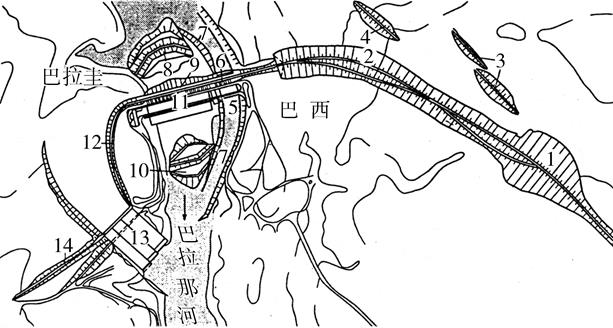

伊泰普水利枢纽平面示意图1.左岸土坝 2.堆石坝 3、4.堤 5.导流明渠 6.导流控制坝段 7.混凝土拱形围堰 8.上游围堰 9.双支墩主坝 10.下游围堰 11.发电厂房 12.单支墩大头翼坝 13.岸边溢洪道 14.右岸土坝
出处：建筑水利卷 • 水 利 • 现代著名水利工程
伊泰普水利枢纽
伊泰普水利枢纽 世界大型水力发电枢纽之一。位于巴西与巴拉圭两国界河巴拉那河上。1975年动工,1984年第一台机组发电,1991年建成。控制流域面积82万平方千米。主要建筑物包括:(1)拦河坝,主坝为混凝土双支墩大头坝,最大坝高196米,为世界最高大头坝,连同两侧的副坝,坝轴线全长7744米,总库容290亿立方米,有效库容190亿立方米;(2)水电站,设在主坝下游侧,装有单机容量70万千瓦混流式水轮发电机组18台,总装机容量1260万千瓦,多年平均年发电量790亿千瓦·时。2000年两国签署协议新安装两台70万千瓦机组,已于2007年正式启用。伊泰普水利枢纽平面示意图
1.左岸土坝 2.堆石坝 3、4.堤 5.导流明渠 6.导流控制坝段 7.混凝土拱形围堰 8.上游围堰 9.双支墩主坝 10.下游围堰 11.发电厂房 12.单支墩大头翼坝 13.岸边溢洪道 14.右岸土坝
伊泰普水利枢纽平面示意图1.左岸土坝 2.堆石坝 3、4.堤 5.导流明渠 6.导流控制坝段 7.混凝土拱形围堰 8.上游围堰 9.双支墩主坝 10.下游围堰 11.发电厂房 12.单支墩大头翼坝 13.岸边溢洪道 14.右岸土坝
