前轮定位
前轮定位 汽车前轮(转向轮)的各有关部件(如转向节、主销、横拉杆等)组装时应达到的某些几何关系的总称。包括前轮外倾、前轮前束、主销后倾和主销内倾等。前轮外倾指左右两前轮上部在横向垂直平面内向外倾斜的定位角度;前轮前束指左右两前轮在通过车轮中心的水平面内前部间距较后部稍窄的定位关系;主销后倾和主销内倾,分别指前轴转向节主销的上端在纵向和横向垂直平面内向后和向内倾斜的定位角度。正确的前轮定位(由制造厂规定)能使汽车转向灵活轻便、行驶稳定,并能避免前轮胎产生不正常磨损。前轮定位

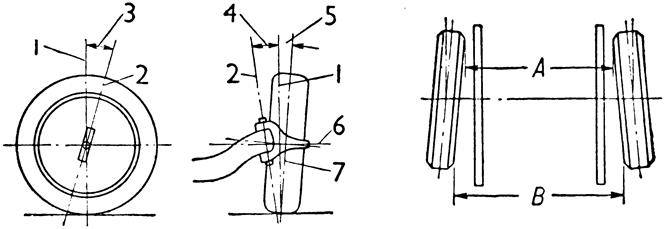

1.垂直轴线 2.主销轴线 3.主销后倾 4.主销内倾 5.前轮外倾 6.水平轴线 7.车轮中心线B-A=前束
