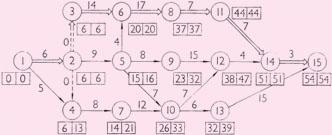

亦称“网络图”、“统筹图”或“工序流线图”。按一项工作各工序的先后次序，照流程方向，自左向右以箭头画成的网络图（见图）。图中圆圈是工序的开始与终结的结合点，数字表示它的先后次序；实线箭头表示工序；虚线箭头表示为了表明各工序间的关系而假设的虚工序，如图中（②③）、（②④）是虚工序，表明（②⑤）、（③⑥）、（④⑦）工序要在（①②）工序完成后同时开始；箭头方向表示各个工序之间的顺序关系；箭头线上的数字是完成该工序所需的时间；圆圈旁方框内的数字，如5151、2633，表示某一结合点的最早结束时间（左）和最迟开始时间（右），最早结束时间指在该结合点以前的工序都能完成的最早时间，根据图中该结合点（如）和始端结合点（如①）之间各工序所需的最长时间来决定，如26是6＋0＋8＋12之和，而不是6＋9＋7或5＋8＋12之和；最迟开始时间指在不致引起终端结合点延迟的情况下最迟必须开始的时间，根据终端结合点（如）和该结合点（如）之间各工序所需的最长时间来决定，如33是54－(15＋6)之差，而不是54－(3＋4＋7)之差。表示关键路线，它是通过那些最早结束和最迟开始时间相等的各结合点的路线；关键路线上的工序称关键工序，关键工序的任何延误，都会导致整个计划完成时间的延误。绘制箭头图是*计划评审法和关键路线法的重要步骤之一。
