气波增压器(卷名：机械工程)
comprex supercharger
使两种气体工质直接接触并通过压力波来传递能量的压力转换器。它用于内燃机增压时利用内燃机废气能量使进入气缸的气体增压。气波增压器由空气定子、燃气定子和转子组成。空气定子与内燃机进气管联通，燃气定子与排气管联通。转子由内燃机曲轴通过皮带驱动，驱动功率为内燃机功率的1～1.5％。

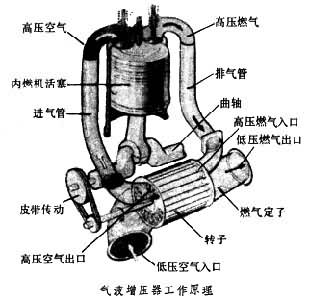

图为气波增压器的工作原理。当转子按箭头方向转动时，转子上由叶片组成的轴向气道与高压燃气入口接通，遂产生压缩波。压缩波以声速沿气道传播，并将燃气能量传递给充满气道内的空气，使其压力和密度升高并向前流动。高压空气出口设在高压燃气入口的斜对面，并顺转动方向向前错开一个角度。当气道与高压空气出口接通时，高压空气供入内燃机进气管。在燃气到达气道长度的 2/3左右时，气道恰好转过高压燃气入口，燃气停止流入气道。当气道与低压燃气出口接通时，燃气继续膨胀并经排气总管排入大气，气道内的压力继续下降。当气道与低压空气入口接通时，由于气道内处于负压，新鲜空气自大气被吸入气道。气道转过低压空气入口和低压燃气出口后，气道内遂充满新鲜充量。转子继续转动又开始下一个相同的循环。气波增压器提供的增压压力在整个内燃机转速范围内变化不大，能量转换过程也不受转子惯性的影响，因此气波增压器具有良好的速度和负荷响应特性，比较适合于汽车发动机增压的要求，增压压力与大气压力之比可达2.5:1。但气波增压器运转噪声大，结构不如涡轮增压器（见废气涡轮增压）紧凑，故应用尚少。
