电磁系电表(卷名：电工)
electromagnetic meter
利用载流线圈的磁场使可动软磁铁片磁化而受力偏转的机械式指示电表。其测量机构主要用于构成工频或稍高于工频的交流电流表和电压表，并具有很强的电流过载能力，准确度一般在0.5 级以下，最高可达0.1级。
电磁系电表的转动力矩M与通过线圈的电流I的平方成比例，即M＝f(α)I2，系数f(α)与偏转角α有关。对于交流电，转动力矩是脉动的，测量机构可动部分的偏转角取决于转动力矩的平均值Mа，Mа＝f(α)I娯，Ie为线圈中电流的有效值。因此，当用于测量交流电时，测量的基本量是电流的有效值，并且电表的刻度是不均匀的。改变铁片形状可以调整系数f(α)，从而在一定范围内改变电表的刻度特性，使之均匀化或局部扩展。

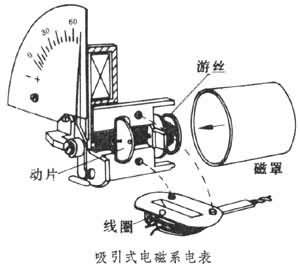

按可动铁片的受力情况，电磁系电表可分为吸引式和推斥式两种。吸引式电磁系电表中，被磁化的动片受线圈磁场作用而吸入线圈，带动指针偏转（见图）。
其吸引力的方向不受电流方向的影响。反抗力矩由游丝(或张丝)供给，游丝中无电流流过。推斥式电磁系电表除具有带动转轴偏转的动片外，在线圈中还安放了称为静片的静止软磁铁片。两铁片同时被线圈磁场磁化，相互间将产生以推斥力为主的电磁力，此力方向不受电流方向的影响。
