分压器(卷名：电工)
voltage divider
采用部分电压以测量高电压的装置。分压器由高压臂阻抗Z1和低压臂阻抗Z2串联组成，一般Z1>>Z2，测量仪器和Z2相联。若仪器测得电压为U2，则待测电压U=KU2。K称为分压比，一般为103～104。K值在工作电压和温度等范围内应稳定，其误差应不大于1％。
分压器按选用的阻抗可分为电阻分压器、电容分压器和阻容分压器（又分阻容串联分压器和阻容并联分压器）；按待测电压又分为直流分压器、交流分压器和冲击分压器。

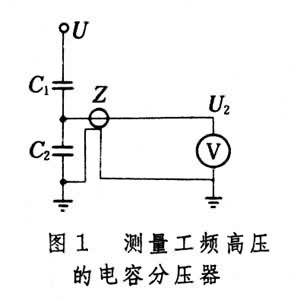

测量直流高电压用电阻分压器，低压臂可接静电电压表。但实际上普遍用一高欧姆电阻器串联一毫安表来测量直流高压，即U=IR，I一般取0.5～1毫安。测量工频高压，多数用电容分压器（图1），
U2用静电电压表测量，其分压比K为

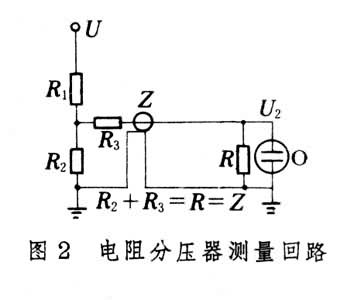

式中Ck为电缆Z的电容值。测量冲击高压可用电阻分压器 （图2）， 也可用电容分压器或阻容分压器（图3）。图中O是示波器或峰值电压表，Z是电缆波阻抗。电阻分压器的分压比kR为
若要求更准确的测量，则尚需计入电缆心电阻对分压比的影响。电容分压器和阻容串联分压器的分压比kc均为
电阻分压器的测量准确度可较高，额定工作电压可至2兆伏左右。电容分压器较易引起波形振荡，因此兆伏以上的冲击电压还普遍采用性能良好的阻尼式电容分压器。它是一种阻容串联分压器，工作电压可很高，有时可兼作冲击电压发生器的负荷电容，还可设计成工频、冲击两用的分压器。
