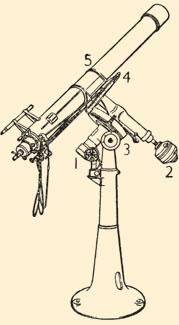

采取赤道装置的天文望远镜。主要有一个能绕两条互相垂直的轴旋转的望远镜；一条轴是与地球自转轴平行的极轴1，另一条轴是垂直于极轴的赤纬轴2。两条轴上都附有刻度盘，在极轴上为“时角盘”3，在赤纬轴上为“赤纬盘”4，望远镜5装置在与赤纬轴正交的方向上。根据天体的赤经、赤纬和观测时的*恒星时，将望远镜对准这个天体，开动转仪钟，使绕极轴旋转的角速度与地球自转的角速度相等而方向相反，以抵销地球自转运动；这样可使望远镜继续对准天体，以便仔细观测。
