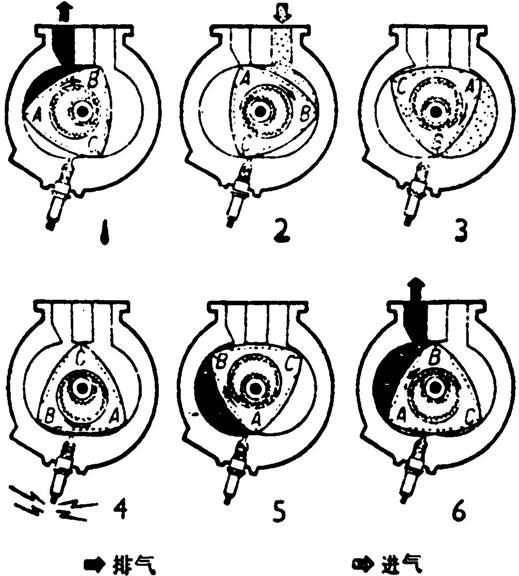

三角活塞旋转式发动机工作原理图1.排气结束,进气开始 2.进气 3.压缩 4.着火 5.膨胀 6.排气
出处：机械电气卷 • 机械工程 • 动力机械 • 内燃机
三角活塞旋转式发动机
三角活塞旋转式发动机 一种旋转式内燃机。类似三角形截面的旋转活塞套在偏心轴上,行星轮系使它在具有一定截面形状的气缸内作规则的运动,造成气缸容积的周期性变化,以实现发动机的进气、压缩、燃烧膨胀和排气过程。具有转速高、自重轻和外形尺寸小等特点。三角活塞旋转式发动机工作原理图
1.排气结束,进气开始 2.进气 3.压缩 4.着火 5.膨胀 6.排气
